TUGAS DISKUSI A+ MAHASISWA GCS UNM

PEMBAGIAN TUGAS DISKUSI
GCS UNM
TAHUN 2011
CHAPTER 8	NETWORKING	BASIC NETWORKING	PEER TO PEER	A. NURATIKA M
			CLIENT/ SERVER
			CENTRALIZED
		NETWORK TOPOLOGIES	BUS
			STAR
			RING
			MESH
		CABLING	CABLE TYPES
			MISC CABLE INFO
		ACCESS METHODES	CSMA/CD	ADITYA DWI ANUGRAH
			CSMA/CA
			DEMAND PRIORITY
		FRAME TYPES	SPECIFICATION IEEE 802
		LAN CONNECTIVITY DEVICES	NETWORK INTERFACE CARDS (NICs) AND PROTOCOLS
			HUBS/REPEATER
			BRIDGES
			ROUTERS
			GATEWAYS
CHAPTER 9	HARD WARE INSTALLATIONS, TROUBLE SHOOTING AND PREVENTIVE MAINTENANCE	TROUBLE SHOOTING	TOOLS	ADRIANSYAH SUWAID
			SOME PROBLEMS
			MEMORY
			KEYBOARD
			VIDEO
			MONITOR
			FLOPPY DRIVES
			HARD DRIVES
			CD-ROOMS
			MODEMS
		INSTALLATION AND UPGRADES		ADRIANTO MERITUS TUHU
		PREVENTIVE MAINTENANCE		ANDI ERLANGGA
CHAPTER 10	OPERATING SYSTEM BASIC AND STRUCTURE	INTRODUCTION		ANDI NURZIKRIANI MUSTAFA
		MAJOR WINDOWS COMP[ONEN	WINDOWS EXPLORER
			MY COMPUTER
			CONTROL PANEL
			MY NETWORK PLACE
		MS-DOS STRUCTURE	MS-DOS OVERVIEW	FADLI ALABANG
			MEMORY MANAGEMENT
		WINDOWS 9X STRUCTURE	WINDOWS 9X OVERVIEW
			WINDOWS 9X CORE COMPONENTS
			WINDOWS 9X REGISTRY
			WINDOWS 9X VIRTUAL MACHINES
		WINDOWS NT/2000/XP STRUCTURE		HENDRA SUBADRI
		FILE SYSTEM	PARTITION
CHAPTER 11	INSTALLATION AND UPGRADES OPERATING SYSTEMS	PARTITION DRIVE	WINDOWS 9X	ILHAM JAYA
			WINDOWS 2000/XP
		FORMATING DRIVE	WINDOWS 9X	IMRAN
			WINDOWS 2000/XP
			WINDOWS 9X NEW INSTALLATION
			UPGRADE FROM WINDOWS 95 TO WINDOWS 98
			WINDOWS 2000 NEW INSTALLATION
			DUAL BOOTING 9X AND WINDOWS 2000	FARURROZI
			WINDOWS SP INSTALLATION
			UPGRADE TO WINDOWS XP
			WINDOWS VISTA
			UPGRADE TO WINDOWS VISTA
CHAPTER 12	BOOT ENVIROMENT	START UP PROCESS	START UP PROCESS WINDOWS 9X	MOH. ALI HASAN
			START UP PROCESS WINDOWS NT/2000/XP
			STARTUP PROCESS WINDOWS
		SAFE MODE	FOR WINDOWS 9X	MUH.  ILHAM RASUL
			FOR WINDOWS NT
			FOR WINDOWS 2000
			FOR WINDOWS XP
		CREATING BOOT DISKS	CREATING BOOT DISK IN DOS
			CREATING BOOT DISK IN WINDOWS 9X
			CREATING BOOT DISK IN WINDOWS NT
			CREATING BOOT DISK IN WINDOWS 2000
			CREATING BOOT DISK IN WINDOWS XP
		LOG FILE	WINDOWS 98	MUH. IRSYAD MANSIR
			WINDOWS XP
		TROUBLESHOOTING	WINDOWS ISSUES
			PRINTING ISSUES
		OTHER TROUBLESHOOTING TOOLS
		VIRUSES	FILE INFECTOR VIRUSES
			BOOT SECTOR VIRUSES
			MASTER BOOT RECORD VIRUSES
			MULTI PARTITE VIRUSES
			TROJAN HORSE AND WORMS
CHAPTER 13	DRIVERS, APLICATIONS, PRINTERS,SCANNERS AND PRINTING	DRIVERS		MUH. TAUFIK  S. JALLE
		APPLICATIONS
		PRINTERS	PRINTER CONCEPTS
			DOT MATRIX  PRINTER
			IN JET PRINTER (BUBBLE- JETS)
			FOTO INJET PRINTERS
			DIGITAL PHOTO PRINTERS
			SOLID INK PRINTERS
			DYE SUBLIMATION PRINTERS
			PLOTTERS	MUH. FURQAN ISWANDI
			LASSER PRINTER
			LED PRINTER
			COLOUR LASER PRINTERS
			MULTIFUNCTION PRINTERS
			PRINTER FOR BANKING
			EZ CD/DVD PRINTERS
			LABEL PRINTERS
			VERSAL LASER
		PRINTING		MUTHIA SUCI RAMADANI
		SCANNER	DRUM SCANNER
			FLATBED SCANNER
			SHEET FED SCANNER
			LIGHTSHOW 3D OBJECT SCANNING SYSTEM
			FILM (PHOTO) SCANNERS
			PORTABLE/HANDHELD SCANNERS
			C-PEN 20
CHAPTER 14	LAN AND INTERNET CONNECTIVITY	LOCAL AREA NETWORK, LAN	LAN MEDIA ACCESS METHODE	RISALDY AKBAR M
			LAN TRANSMISSION METHODR
			LAN DEVICES
		NETWORK PROTOCOLS
		APLICATION LAYER	CACHE SERVERS	SITI AFRIANA
			DIRECTORY SERVER
			FTP SERVER
			HTTP SERVER
			NAME SERVER
			MAIL SERVER
		TCP/IP UTILITIES		SUHENDHAR AJI PUTRA
		INTERNET AND WORLD WIDE WEB	INTERNET
			WORLD WIDE WEB

KEGIATAN KURSUS KOMPUTER

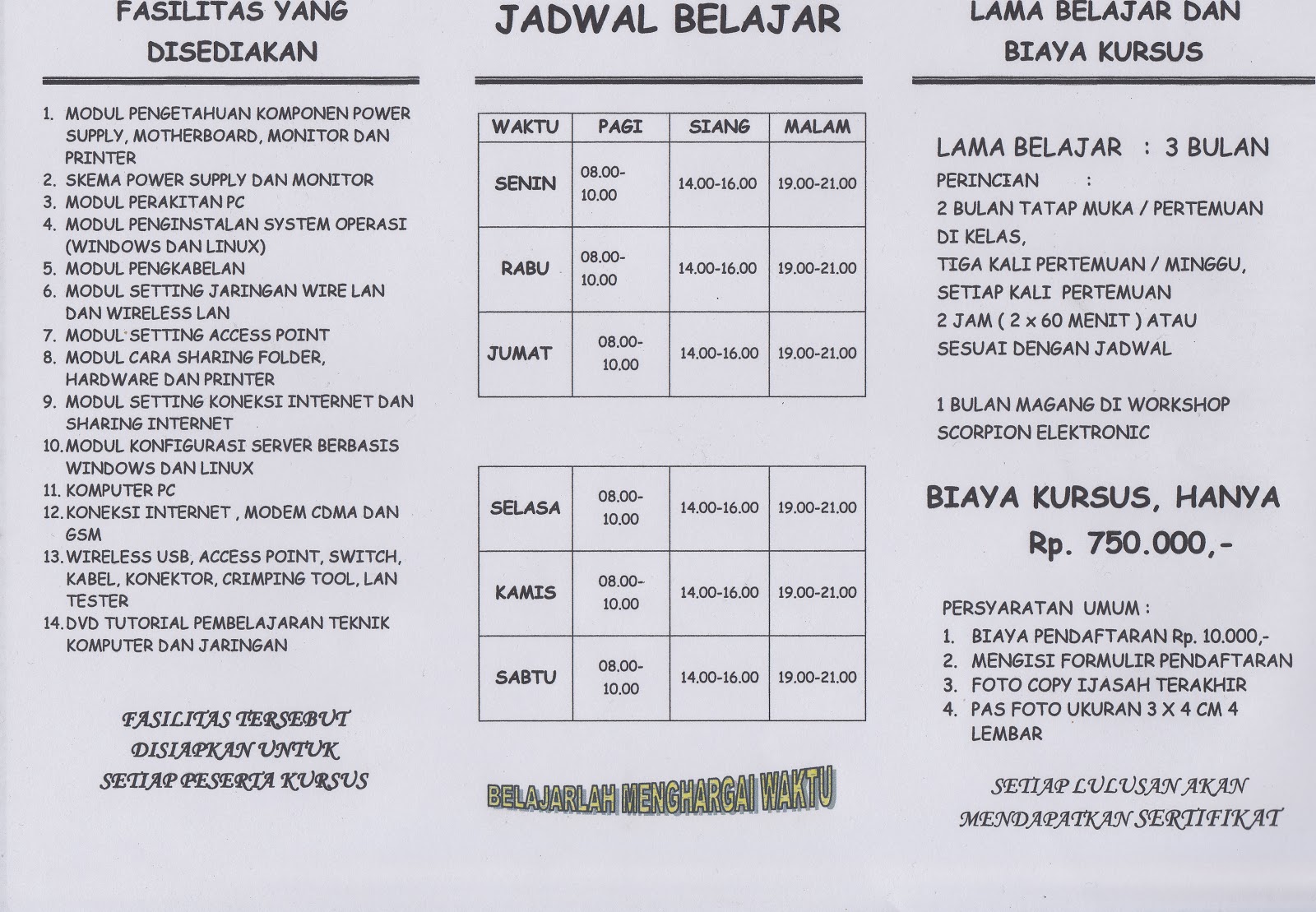

INFO KURSUS KOMPUTER (TEKNISI KOMPUTER DAN JARINGAN)

MAU TERAMPIL DAN SIAP KERJA ?????????
YA...............KURSUS!!!

JOBSHEET-1 MIKROPROSESSOR

D. Langkah Percobaan

       Pada percobaab ini anda akan mempelajari cara pengoperasian trainer MPF-1 Anda akan mempelajari kegunaan tombol keyboars yang ada pada MPF-1.

1.    Cara menghidupkan mikro MPF-1

Untuk menghidupkan mikro MPF-1 dilakukan langkah sebagai berikut:

a)     Siapkan catu daya (adapator) dan periksan apakah catu daya tersebut bekerja dengan keluaran DC 9 Volt.

b)     Hubungkan soket DC ke konektor daya disebelah kanan atas. Bila sumber daya telah masuk dengan benar pada mikro MPF-1 maka pada monitor akan muncul pola sebagai berikut:

Pola awal                                          u

                                         uP

                                         uPF

                                         uPF –

                                         uPF –

Pola akhir                                      uPF --1

c)     Jika perlu cabut soket DC dan ulangi langkah b sekali lagi

d)     Yakinkan Anda telah bisa menghidupkan mikro MPF-1. Jangan melanjutkan ke percobaan berikutnya jika belum memahami cara mengoperasikan secara benar.

Catatan:

Pola uPF—1 adalah pola pembuka sebagai awal bekerjanya mikro MPF-1. Setiap kali tombol RESET (RS) yaitu tombol yang terletak di pojok sebelah kiri atas ditekan maka unit peraga akan menunjukkan pola yang sama. Pola tersebut akan selalui ditampilkan setiap kali prosesor memasuki program monitor.

2.    Melihat dan merubah isi suatu register

Register dapat menyimpan data secara tidak permanen. Register ada di dalam mikroprosesor. Untuk melihat data yang ada pada suatu register lakukan lanhkah:

a)     Tekan tombol REG.

b)     Setelah tombol ditekan, peraga tujuh segmen akan menampilkan tulisan “REG” yang menyatakan MPF-1 siap untuk menyajikan Register.

c)     Kemudian tekan tombol sesuai dengan nama register yang akan dilihat isinya. Setiap tombol mewakili register 16 bit.

Contoh:

Misalnya kita akan melihar isi register AF maka tekan tombol sebagai berikut:

Maka peraga/monitor akan menampilkan pola:   Dimana X X disebelah kiri adalah 8 bit yang berada diregister A dan X X dikanannya adalah data 8 bit berada di register F. Untuk melihat isis register lainnya tekan tombol pasangan register yang dikehendaki, maka unit peraga akan menampilkan pola yang sama dengan contoh di atas. a)     Periksa dan catat isi register-register berikut: Register AF BC DE HL AF’ BC’ DE’ HL’ IX IY SP Data b)     Ulangi langkah d sekali atau dua kali lagi sampai Anda bisa Untuk mengganti isi data yang berada pada suatu register pertama-tama lakukan prosedur seperti yang dilakukan untuk melihat isi register. Kemudian tekan tombol “DATA” dan tekan tombol heksa desimal sebagai data baru sesuai dengan besarnya data yang dikehendaki. Contoh: Maka unit peraga akan menampilkan

Perhatikan data “34” yaitu data LSB yang dimasukkan terlebih dahulu baru diikuti data MSB “12”. Untuk mengganti isi register BC cukup menekan tombol “+” kemudian masukkan data heksa desimal seperti yang dikehendaki. Demikian seterusnya dengan pola urutan register lengkapnya sebagai berikut. AF  BC  DE  HL  AF’  BC’  DE’  HL’  IX  IY  SP  IF  FH  FL  FH’  FL’ Disamping untuk maju satu langkah register, MPF-1 juga menyediakan tombol untuk mundur satu langkah yaitu tombol “ – “. a)     Periksa dan ganti isi register-register dengan data berikut. Register AF BC DE HL AF’ BC’ DE’ HL’ IX IY SP Data 0123 4567 890A 0B0C 0D0E 0FF0 F1F2 F3F4 F5F5 F7F8 1800 b)     Periksa kembali isi register  diatas satu persatu apakah sesuai dengan tabel. Jika tidak ulangi langkah f sampai Anda memahami dengan baik. Catatan: Kompetensi membaca dan merubah isis register sangat diperlukan pada saat melakukakn pengecekan program-program latihan berikutnya. 1.    Melihat dan Merubah isi Suatu Lokasi Memori Untuk melihat data yang ada pada suatu lokasi memori baik ROM/EPROM maupun RAM caranya adalah dengan menekan tombol:   Dan peraga akan menampilkan pola:   X.X.X.X. menunjukkan lokasi Address dari memori yang dilihat isinya. Dan data XX menunjukkan isi memori pada Address tersebut. Untuk merubah lokasi  atau Address memori cukup menekan “ADDR” diikuti dengan  menekan tombol heksadesimal empat kali. Contoh: Melihat data yang berada pada suatu lokasi memori Address 1800h, tekan tombol berikut:   Dan peraga akan menampilkan pola: Data pada suatu lokasi memori RWM (1800 – 1FFF) dapat dirubah, sedangkan data pada suatu lokasi ROM (0000 – 0FFF) hanya dapat dibaca tanpa dapat dirubah. Untuk merubah data pada lokasi RWM digunakan tombol “DATA” dan memasukkan dua kode angka heksadesimal sebagai data baru. Untuk memasukkan atau mengganti data pada lokasi Address 1800 dengan 3F tekan tombol berikut: Pada unit peraga akan menampilkan:

a)     Periksa dan catatlah data yang berada pada lokasi memori Address berikut:

Memori	0000	0001	0002	0003	0004	0005	0006	0007	0008	0009	000A
Data

b)     Ganti data tersebut dengan data baru seperti tabel berikut:

Memori	0000	0001	0002	0003	0004	0005	0006	0007	0008	0009	000A
Data	00	11	22	33	44	55	66	77	88	99	AA

c)     Apakah data pada Address tersebut dapat diganti atau dirubah isinya

Jawab ......................................................................................................

Karena ....................................................................................................

Untuk melihat atau merubah data pada suatu blok memori (beberapa lokasi memori dengan Address berurutan) dapat dilakukan dengan lebih cepat menggunakan tombol “+” untuk menunjuk satu lokasi di atas Address yang sedang aktif.

Untuk mengisi data pada lokasi memori seperti pada tabel berikut, maka pertama isikan data 3h pada Address 1800h seperti cara yang telah diuraikan sebelumnya. Kemudian tekan tombol “+” untuk menuju ke Address 1801h dan isikan data 00h pada Address tersebut kemudian ulangi tekan  tombol “+” untuk menunjuk Address 1802. Demikian seterusnya sampai data terakhir pada Address 180A terisikan.

d)  Isilah memori Address 1800 s/d 1800ª dengan data seperti pada tabel.

Memori	1800	1801	1802	1803	1804	1805	1806	1807	1808	1809	180A
Data	3E	00	3C	47	04	48	FB	FF	00	00	00

e)  Periksa kembali data-data pada blok Address memori 1800 s/d 180A dan cocokkan kembali dengan tabel di atas.

f)    Jika perlu ulangi langkah d.

1.    Menyisipkan dan Menghapus Data pada Memori

Untuk menyisipkan data pada suatu address memori dapat dilakukan dengan menekan tombol “INS” = insert dilanjukan dengan menekan tombol data heksadesimal yang disisipkan.

a)  Masukkan data 00h sampai dengan 05h pada address 1900h sampai dengan 1905h dan data FFh dan 00h catat hasilnya seperti tabel berikut.

Memori	1800	1801	1802	1803	1804	1805	1806	1807	1808	1809	180A
Data	3E	00	3C	47	04	48	FB	FF	00	00	00

b)  Sisipkan dua byte data (10h dan 20h pada address 1901 dan 1902 dengan cara menekan tombol berikut:

a)  Periksa data Address memori 1900h sampai 190ª dan catat hasinya pada tabel berikut: Memori 1900 1901 1902 1903 1904 1905 1906 1907 1908 1909 190A Data b)     Jelaskan apa yang terjadi pada langkah a sampai dengan c? Penjelasan: c)     Untuk menghapus data pada satu Address memori dapat dilakukan dengan menekan tombol “DEL” = Delete. Hapuslah data 10h pada Address 1901 dan data 20h pada Address 1902. Caranya tekan tombol berikut:

a)     Selanjutnya baca dan catat data pada memori Address berikut: Memori 1900 1901 1902 1903 1904 1905 1906 1907 1908 1909 190A Data b)     Jelaskan apa yang terjadi pada langkah e sampai dengan f? Penjelasan:
